Les 8 critères décisifs pour choisir l'écrou à sertir en aveugle optimal
Publié le 28.08.2025
Les écrous à sertir en aveugle sont des éléments de fixation indispensables dans la fabrication industrielle et l'artisanat. Ils permettent de créer des filetages résistants dans des composants minces ou accessibles d'un seul côté, par exemple dans l'industrie automobile, électrique, solaire ou des produits blancs. La mise en place des ecrous à sertir en aveugle est un processus rapide et efficace qui peut être réalisé sans connaissances techniques approfondies, contrairement à un processus de soudage par exemple. Cependant, tous les ecrous à sertir en aveugle ne conviennent pas à toutes les applications. Pour obtenir une fixation fiable et durable, il faut tenir compte de différents aspects techniques. Vous trouverez ci-dessous les huit critères de sélection les plus importants, accompagnés d'exemples spécifiques à chaque secteur et d'explications pratiques.
Contenu
1. Taille de filetage appropriée : focus sur la capacité de charge et la situation de montage
2. Forme de la tige et résistance à la torsion : adaptation optimale au composant
3. Longueur de la tige : adaptation parfaite à l'épaisseur du matériau
4. Choix du matériau : protection contre la corrosion et résistance pour tous les environnements
5. Forme de la tête : surface d'appui, aspect et fonction
6. Ouvert, fermé ou étanche ? Écrous à sertir en aveugle pour toutes les situations de montage
7. Sécurité du processus et traçabilité : répondre aux exigences de qualité
8. Compatibilité avec les outils de pose : efficacité lors du montage
FAQ – Questions fréquentes sur le choix des écrous à sertir en aveugle
Conclusion : l'écrou à sertir en aveugle optimal : la clé de la qualité et de la longévité
1. Taille de filetage adaptée :
résistance et situation de montage au centre de l'attention
La taille du filetage (disponible en standard chez GESIPA® de M4 à M10) détermine les vis qui peuvent être utilisées avec l'écrou à sertir en aveugle. Les tailles courantes telles que M5, M6, M8 et M10 sont utilisées dans de nombreuses applications, de la fixation de tableaux de bord et de composants de sécurité dans les véhicules au montage de panneaux solaires. Le choix de la taille de filetage appropriée dépend de la charge prévue, de l'épaisseur du matériau et de l'espace disponible. La lettre « M » dans la désignation de la taille du filetage signifie « métrique », le chiffre suivant correspond au diamètre nominal du filetage en millimètres. D'autres dimensions et versions spéciales, telles que des dimensions de filetage impériales, sont disponibles sur demande.
2. Forme de la tige et résistance à la torsion :
adaptation optimale au composant
La forme de la tige influence considérablement la résistance à la torsion de l'écrou à sertir en aveugle. Les formes de tige suivantes sont disponibles en standard chez GESIPA® :
Tige ronde
Les ecrous à sertir en aveugle avec une tige ronde lisse sont universels, notamment pour les couples faibles. Ils ont ainsi un large champ d'application et présentent en outre l'avantage de s'adapter à un simple trou de perçage, qui doit être utilisé sans outil spécial.
Tige moletée
Il s'agit également d'ecrous à sertir à tige ronde, mais avec une tige moletée. Le moletage s'ancrent mieux dans le matériau qu'une tige lisse et répartit ainsi mieux les forces. Cela est particulièrement avantageux pour les matériaux plus tendres tels que les profilés en aluminium dans la technologie solaire ou pour les fixations légères de boîtiers. Les formes de tige ronde et moletée sont particulièrement adaptées aux applications mobiles et industrielles et peuvent également être utilisées pour la retouche et la réparation d'assemblages vissés.
Quart de rond/six pans partiel
Ces ecrous à sertir en aveugle ont une tige partiellement ronde et partiellement aplatie en quatre ou six pans. Les formes de tige offrent une combinaison de montage simple et de résistance accrue à la torsion, mais nécessitent un profil de trou spécial. Cette forme de tige est particulièrement adaptée aux applications industrielles dans lesquelles le trou préalable est réalisé par un processus mécanique.
Plus la forme de la tige est complexe, plus la préparation du trou est longue – il faut en tenir compte lors de la planification. En plus des formes de tige, certains écrous à sertir en aveugle GESIPA® offrent des caractéristiques supplémentaires qui combinent les avantages de la tige ronde et de la tige partiellement carrée/hexagonale et garantissent un processus de fabrication efficace tout en offrant une résistance élevée à la torsion.
3. Longueur de la tige : adaptation parfaite à l'épaisseur du matériau
La longueur correcte de la tige est déterminante pour une fixation sûre. La longueur de la tige dépend entre autres de la capacité de serrage/du domaine d'application de l'écrou à sertir en aveugle, qui dépend de l'épaisseur du matériau des composants dans lesquels l'écrou à sertir en aveugle doit être inséré. Si la tige/capacité de serrage est trop courte, l'écrou ne tient pas de manière fiable, car aucune tête de clôture ne peut se former ; si elle est trop longue, cela peut entraîner des déformations du matériau ou des assemblages desserrés. Chez GESIPA®, une plage de pose est indiquée pour chaque écrou à sertir en aveugle, qui doit être comparée à l'épaisseur réelle du matériau. Les écrous à sertir en aveugle multi-gammes GESIPA® sont parfaitement adaptés aux applications présentant des capacités de serrage très variables ou à une utilisation polyvalente.
Dans la production en série, par exemple lorsque l'épaisseur des tôles varie dans l'industrie des produits blancs, une solution universelle ou une fabrication spéciale peut s'avérer judicieuse. GESIPA® développe et produit également des écrous à sertir en aveugle sur mesure, en étroite collaboration avec vous. N'hésitez pas à nous contacter pour des applications spécifiques exigeant des fixations particulières.
4. Choix du matériau :
protection contre la corrosion et résistance pour tous les environnements
Le choix du matériau approprié pour les écrous à sertir aveugles est déterminant pour la fiabilité, la longévité et la sécurité de l'assemblage. Outre la faisabilité technique pure, les coûts, les conditions environnementales et les contraintes mécaniques jouent un rôle central. GESIPA® propose des écrous à sertir en aveugle dans différents matériaux dont les propriétés sont spécialement adaptées à des domaines d'application spécifiques :
Aluminium
Très léger, il offre une bonne résistance à la corrosion et à l'eau de mer. Facile à mettre en œuvre, mais moins résistante que l'acier ou l'acier inoxydable, ce qui réduit également le couple de serrage. Souvent utilisée dans les constructions légères en construction mécanique ou dans le domaine de la mobilité électrique. Elle est particulièrement adaptée lorsque l'application exige une réduction du poids et que le composant n'est pas soumis à des forces élevées.
Acier (zingué)
Solution robuste et économique pour les applications standard. Les ecrous à sertir en aveugle en acier zingué ont une résistance mécanique élevée, mais ne doivent pas être utilisés avec le revêtement standard en zinc dans des environnements humides ou salins, car leur résistance à la corrosion n'est pas suffisante dans ces conditions. Pour les applications dans des environnements critiques, par exemple à l'extérieur ou en contact avec l'humidité, d'autres revêtements de surface, tels que des revêtements en zinc-nickel, sont disponibles sur demande. Utilisés par exemple dans les appareils de fitness, à l'intérieur des châssis de machines ou dans la transformation des métaux en atelier. Les ecrous à sertir en aveugle en acier constituent la solution standard universelle pour la réalisation de filetages résistants dans différentes applications.
Acier inoxydable (A2/A4)
Très bonne résistance à la corrosion, aux produits chimiques, aux températures élevées et à l'air salin. Les ecrous à sertir en aveugle en acier inoxydable présentent en outre une grande résistance mécanique. Ces propriétés sont idéales pour une utilisation en extérieur, par exemple dans les installations solaires, la construction navale ou encore l'industrie alimentaire. Si l'application exige une fixation durable et résistante à la corrosion, les écrous à sertir en aveugle en acier inoxydable sont le choix idéal.
Monel®
Alliage de nickel et de cuivre offrant une excellente résistance à la corrosion ainsi qu'une grande résistance aux acides, aux alcalis et à l'eau de mer. Les écrous à sertir en aveugle Monel® présentent en outre une très grande résistance, même à des températures élevées. D'un point de vue technique, ce sont les conditions idéales pour un écrou à sertir en aveugle, mais les écrous à sertir en aveugle Monel® sont très coûteux et ne doivent être utilisés que lorsque les écrous à sertir en acier inoxydable atteignent leurs limites. Ils sont souvent utilisés dans des environnements soumis à des conditions extrêmes, par exemple dans les installations chimiques ou dans le secteur de l'énergie.

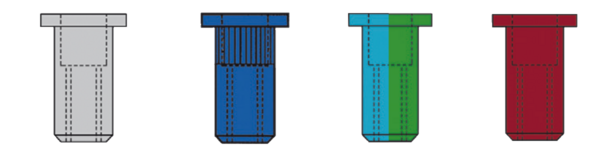

Dans le catalogue GESIPA®, les écrous à sertir en aveugle sont indiqués dans les couleurs suivantes pour faciliter l'identification du matériau :
aluminium = gris, acier = bleu foncé, acier inoxydable A2 = bleu clair, acier inoxydable A4 = vert, Monel® = rouge foncé
Le choix du matériau doit toujours être adapté aux conditions environnementales et aux exigences de l'assemblage.
En cas de doute, GESIPA® offre des conseils techniques et une aide à la sélection des produits, même pour les fabrications spéciales.
Posez-vous les questions suivantes avant de choisir l'un des matériaux ci-dessus :
- Le composant sera-t-il exposé en permanence à l'humidité ou à des produits chimiques ?
- Y a-t-il un contact avec l'eau salée ou des températures extrêmes ?
- Le poids est-il un facteur déterminant ?
- La liaison doit-elle être réalisée avec des matériaux de même nature (par exemple aluminium/aluminium ou acier/acier) ?
- La liaison doit-elle fonctionner en permanence sans entretien, par exemple dans des applications difficiles d'accès ou critiques pour la sécurité ?
5. Forme de la tête : surface d'appui, aspect et fonction
Le choix de la forme de la tête a une influence directe sur la répartition de la charge, les conditions de montage et l'aspect de l'assemblage. GESIPA® propose différentes formes de tête en fonction de l'application :
Tête plate
Cette version offre une grande surface d'appui, ce qui permet une bonne répartition de la force sur le matériau, en particulier dans le cas de matériaux tendres (par exemple, plastiques, tôles d'aluminium).
Contrairement à la variante à tête fraisée, aucun fraisage n'est nécessaire, ce qui accélère le montage et facilite la préparation du trou. Les écrous à sertir en aveugle à tête plate sont souvent utilisés dans la construction mécanique, la construction automobile et la construction d'installations.
Tête fraisée :
La tête fraisée s'enfonce à fleur du matériau dans un alésage fraisé adapté. Cette variante est idéale lorsqu'une surface plane est requise, par exemple pour les ferrures de meubles, les panneaux ou les surfaces aérodynamiques dans la construction automobile. Les écrous à sertir en aveugle à tête fraisée nécessitent toutefois un alésage chanfreiné avec précision avant la mise en place, ce qui augmente légèrement le travail de montage par rapport aux écrous à sertir en aveugle à tête plate, par exemple.
Petite tête
Les écrous à sertir en aveugle à petite tête ont une hauteur de tête réduite qui leur confère un aspect discret, mais qui ne permet pas un enfoncement complet. Ils sont idéaux pour les composants à parois minces ou filigranes qui offrent peu d'espace pour la surface d'appui. L'écrou à sertir en aveugle à petite tête offre une bonne répartition de la charge tout en restant discret, par exemple pour les assemblages dans le domaine électronique.
La forme de la tête contribue de manière significative à la fonctionnalité et à l'aspect de l'assemblage, ainsi qu'à la protection du composant. Alors que la tête plate se distingue par sa simplicité de préparation, la tête fraisée offre un aspect haut de gamme et un usinage précis. La tête petite est idéale lorsqu'il s'agit d'optimiser le processus de fabrication, de réduire au maximum les distances entre les composants à assembler et d'obtenir un aspect discret.
6. Ouvert, fermé ou étanche ?
Écrous à sertir pour toutes les situations de montage
Un grand avantage des écrous à sertir réside dans leur capacité à être posés à l'aveugle, c'est-à-dire d'un seul côté. C'est idéal pour les applications dans les profilés creux, les systèmes fermés ou les parois arrière, comme c'est le cas par exemple dans la construction automobile, la climatisation ou le montage d'installations photovoltaïques. GESIPA® propose une large gamme d'outils de pose et de pièces de rechange spécialisés pour chaque application, des riveteuses sans fil pour une liberté de mouvement maximale aux solutions de rivetage automatisées pour la production industrielle. GESIPA® propose également des accessoires pour les outils de pose et pièces de rechange, tels que des mandrins filetés prolongés et des embouchures, qui offrent des solutions supplémentaires pour les applications présentant des problèmes d'accessibilité et permettent ainsi un travail efficace.
De plus, la forme des écrous à sertir en aveugle joue un rôle décisif dans l'application. Il faut distinguer les écrous à sertir ouverts et fermés.

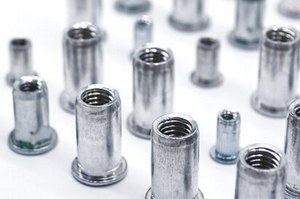

Ecrous à sertir en aveugle ouverts
Il s'agit de la version standard des ecrous à sertir en aveugle, dont la tige est entièrement ouverte à l'intérieur. Les ecrous à sertir en aveugle ouverts conviennent aux applications où l'humidité ne joue pas un rôle important ou où il n'y a pas d'exigences particulières en matière d'étanchéité. Un autre avantage de l'utilisation d'ecrous à sertir en aveugle ouverts est que la longueur de la vis ne doit pas être universelle et ne doit pas être adaptée à l'ecrou à sertir en aveugle.

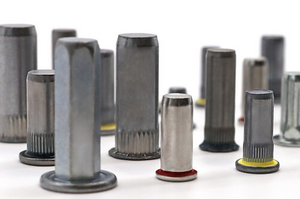

Écrous à sertir étanches
Sur les écrous à sertir étanches, en revanche, l'extrémité de la tige est fermée. Le filetage est ainsi protégé de la saleté et de l'humidité, ce qui explique pourquoi les écrous à sertir étanches sont souvent utilisés dans des applications en extérieur ou dans des applications où des composants sensibles ne doivent pas être endommagés par une vis à l'arrière.
Conseil produit GESIPA® :

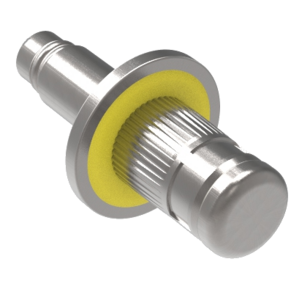

L'écrou à sertir en aveugle G-Sealed® est un écrou à sertir étanche spécialement revêtu sur la face inférieure de la tête plate qui, grâce à un joint intégré sous la tête, crée une liaison immédiatement étanche dès la mise en place, sans joint supplémentaire. Elle est idéale pour les applications où l'humidité, la poussière ou les produits chimiques doivent être maintenus à l'écart de manière fiable, par exemple dans la construction automobile, la construction d'armoires électriques ou la construction de boîtiers. Le joint est élastique, sec et respectueux de l'environnement, et fonctionne aussi bien sur les matériaux métalliques que non métalliques.
Il s'agit donc du produit idéal pour tous ceux qui recherchent un raccord fileté étanche et durable.
Écrou à sertir en aveugle G-Sealed®
7. Sécurité des processus et traçabilité :
respecter les exigences de qualité
Dans les secteurs où la qualité est essentielle, comme l'industrie automobile, une documentation complète des éléments d'assemblage est souvent indispensable. À cet égard, il est non seulement important de choisir le bon écrou à sertir en aveugle pour une application, mais aussi de sélectionner un outil de pose qui réponde aux exigences de qualité. C'est là qu'interviennent les outils de pose d'écrous à sertir GESIPA® avec surveillance du processus de pose intégrée, tels que le FireRex® C WinTech et le FireFox® 2 C WinTech. Ces deux outils évaluent le processus de pose à l'aide de capteurs de course et de force intégrés. Cela permet de détecter immédiatement les erreurs de montage, de définir des fenêtres de processus et d'enregistrer numériquement toutes les données pour l'assurance qualité. Une diode lumineuse colorée et la possibilité de connexion à une commande API indiquent à l'opérateur en temps réel si l'assemblage par rivetage a été correctement réalisé.
Pour plus d'informations sur la surveillance du processus de pose et les outils de pose d'écrous à sertir équipés de la technologie appropriée, cliquez ici :
FireRex® C WinTech FireFox® 2 C WinTech
8. Compatibilité avec les outils de pose : efficacité lors du montage
En général, chaque écrou à sertir en aveugle peut être utilisé avec n'importe quel outil de pose, mais il est important que l'outil de pose réponde également aux exigences correspondantes pour l'écrou à sertir en aveugle. Différents types d'outils sont utilisés en fonction de la taille du filetage, du matériau et de la vitesse de processus souhaitée. Les outils de pose d'écrous à sertir de GESIPA® sont parfaitement adaptés à nos propres écrous à sertir, ce qui augmente la durée de vie des outils et minimise l'usure :
Outils de pose d'écrous à sertir à main
Pour les petits projets ou les travaux d'entretien quotidiens, les outils de pose d'écrous à sertir à main sont le complément idéal de toute boîte à outils.
Outils de pose d'écrous à sertir à main
Outils de pose d'écrous à sertir à batterie
Le fonctionnement sur batterie permet une utilisation flexible des outils de pose d'écrous à sertir, ce qui les rend idéaux pour une utilisation sur les chantiers ou sur des composants anguleux. De plus, les outils à batterie GESIPA® font partie du système CAS, dans lequel les outils les plus divers de différents fabricants peuvent être combinés entre eux grâce à des batteries amovibles identiques.
Outils de pose d'écrous à sertir à batterie
Outils de pose d'écrous à sertir pneumatiques-hydrauliques
Outils de pose d'écrous à sertir robustes pour une utilisation manuelle ou semi-automatisée dans la fabrication industrielle. Ils offrent une vitesse de pose élevée, une qualité constante et peuvent être équipés, si nécessaire, de systèmes de surveillance des processus tels que WinTech. Ils offrent en outre une large gamme d'applications et peuvent traiter une grande variété d'écrous à sertir.
Outils pneumatiques pour écrous à sertir
Installations entièrement automatiques
Systèmes intégrés pour les lignes de production à grand volume, dans lesquels les écrous à sertir en aveugle sont posés, contrôlés et documentés de manière automatisée. Les installations pour écrous à sertir en aveugle intégrées dans des robots sont idéales pour la production en série avec une efficacité maximale et une traçabilité à 100 %.
Automatisation du rivetage
FAQ – Questions fréquentes sur le choix des écrous à sertir en aveugle
Quelle taille de trou est nécessaire ?
Le trou doit être au moins 0,1 mm plus grand que le diamètre de la tige de l'écrou à sertir en aveugle. Pour les écrous à sertir en aveugle hexagonaux, un trou hexagonal spécial est nécessaire pour la mise en place de l'écrou à sertir en aveugle.
Les écrous à sertir sont-ils étanches ?
Les écrous à sertir ne sont pas étanches en standard. Cependant, une conception fermée et un joint supplémentaire (par exemple, un joint G) permettent d'obtenir des assemblages étanches.
Conclusion : l'écrou à sertir optimal :
la clé de la qualité et de la longévité
Le choix du bon écrou à sertir en aveugle a une influence déterminante sur la qualité, la sécurité et la durée de vie de votre assemblage. Tenez compte de tous les paramètres techniques et des exigences spécifiques à votre secteur d'activité afin de trouver la solution optimale pour votre application. En cas de doute, nous vous recommandons de demander conseil à l'équipe technique de GESIPA® afin de trouver une solution d'assemblage économique et parfaitement adaptée.
