Qu'est-ce que la plage de serrage des rivets aveugles ?
Les points clés
- La plage de serrage détermine la longueur de rivet à choisir.
- Chaque rivet aveugle possède une plage de serrage minimale et maximale définie
- La détermination correcte de la plage de serrage est déterminante pour obtenir un assemblage solide
- Un mauvais choix peut empêcher l’assemblage correct des matériaux ou endommager ceux-ci
Qu’est-ce que la plage de serrage et pourquoi est-elle importante ?
Lorsque vous choisissez un rivet aveugle, vous tombez tôt ou tard sur une indication telle que « plage de serrage 0,5–3,0 mm ». Mais qu’est-ce que cela signifie exactement ?
La plage de serrage décrit l’épaisseur totale des matériaux qu’un rivet aveugle peut assembler en toute sécurité. En d’autres termes : elle indique l’épaisseur maximale cumulée des couches de matériau à assembler pour que le rivet puisse être correctement posé et forme un assemblage solide.
Cette valeur n’est pas un simple détail technique. Elle détermine directement si votre assemblage tiendra ou non. Un rivet aveugle ne fonctionne de manière fiable que si sa plage de serrage correspond à la plage de serrage réelle de l’application. Si l’épaisseur du matériau ne correspond pas à la plage de serrage, l’assemblage ne sera pas correct et pourra même, dans certaines circonstances, se desserrer.
Dans la structure globale d’un rivet aveugle, la plage de serrage vient compléter d’autres paramètres tels que le diamètre et le matériau. Ce n’est qu’en tenant compte de ces trois éléments que vous obtiendrez un assemblage résistant à long terme.
Comment la plage de serrage est-elle définie ?
JChaque plage de serrage se compose de deux valeurs limites : la plage de serrage minimale et la plage de serrage maximale.
La plage de serrage minimale indique l’épaisseur minimale du matériau à partir de laquelle le rivet fonctionne encore correctement. Si vous descendez en dessous de cette valeur, parce que vos couches sont globalement trop fines, la tige du rivet dépasse trop du matériau. La tête de fermeture ne peut alors pas se déployer correctement. Le rivet est mal serré, peut vibrer et ne transmet pas une force de serrage suffisante.
La plage de serrage maximale marque la limite supérieure. Si vous la dépassez, parce que l’épaisseur de votre matériau est trop importante, la tige du rivet risque de se rompre avant d’avoir complètement formé la tête de fermeture. Il en résulte un rivet qui semble fixé, mais qui est en réalité mal serré et qui peut céder sous l’effet d’une contrainte.
Respectez donc toujours la plage de serrage. Ce n’est que dans la plage admissible que le rivet fonctionne comme le fabricant l’a prévu.
Comment déterminer la plage de serrage adaptée à mon application ?
La première étape est simple : mesurez l’épaisseur totale de toutes les couches que vous souhaitez assembler. Superposez toutes les pièces et mesurez leur épaisseur combinée, telle qu’elles seront rivetées par la suite. Veillez à inclure également les interstices, les revêtements ou les couches intermédiaires.

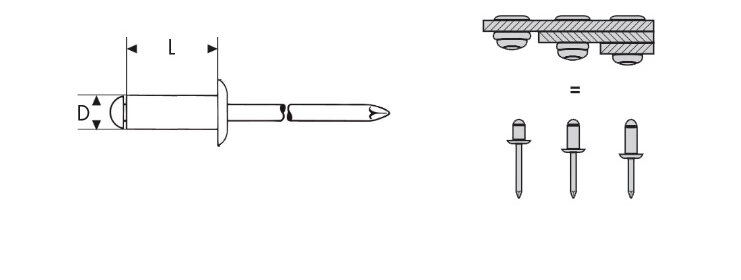

Comparez ensuite cette valeur avec la plage de serrage indiquée dans la désignation du produit. De nombreux fabricants l’indiquent directement dans la référence de l’article ou la désignation du modèle. Une mention telle que « 3,2 x 10 / 0,5–3,0 » signifie : diamètre du rivet creux 3,2 mm, longueur du rivet creux 10 mm, plage de serrage de 0,5 à 3,0 mm.
Sur les emballages et les fiches techniques, vous trouverez généralement la plage de serrage dans un tableau clair, souvent complété par les diamètres de perçage recommandés ainsi que les forces de cisaillement et de traction maximales. Lisez attentivement ces informations avant de passer commande, car il n’est plus possible d’ajuster un rivet mal choisi une fois celui-ci posé.
Quels sont les facteurs qui influencent le choix de la plage de serrage ?
L’épaisseur totale du matériau est le facteur le plus important, mais ce n’est pas le seul. Vous devez également tenir compte des points suivants :
Type et dureté du matériau : un matériau tendre, comme le plastique ou l’aluminium fin, se comporte différemment de l’acier sous l’effet de la force de pose. Dans le cas de matériaux fragiles, un rivet inadapté peut endommager le matériau.
B Nombre de couchesB : si vous assemblez trois couches ou plus, additionnez toutes les dimensions individuelles. Même de petites imprécisions de mesure peuvent alors s’accumuler.
Type de contrainte : des forces de traction, de cisaillement ou des vibrations s’exercent-elles sur l’assemblage ? En cas de charges dynamiques, par exemple dans les véhicules ou les machines, les fabricants recommandent souvent une plage de serrage plus étroite afin d’obtenir un meilleur ajustement de forme.
Matériau du rivet : le matériau du rivet aveugle n’a pas d’influence directe sur le choix de la plage de serrage. Ce qui est déterminant, c’est plutôt que le rivet soit adapté à l’application concernée. Des facteurs tels que les propriétés des matériaux à assembler, la résistance requise, la résistance à la corrosion ou l’environnement d’utilisation doivent être pris en compte lors du choix. Comme les rivets aveugles sont souvent composés de matériaux différents pour le corps creux et la tige, de nombreuses combinaisons de matériaux sont disponibles pour les applications les plus diverses
Conclusion
La plage de serrage est l’une des informations les plus importantes lors du choix de rivets aveugles. Vérifiez-la donc toujours avant l’achat et mesurez soigneusement l’épaisseur totale du matériau.
Si vous n’êtes pas sûr du rivet adapté à votre application, optez en cas de doute pour un rivet dont la plage de serrage est légèrement plus étroite. Une plage plus étroite garantit un meilleur ajustement et un assemblage plus sûr qu’un rivet qui se situe tout juste dans la plage limite.
Si vous ne souhaitez pas rechercher manuellement le rivet adapté, plusieurs alternatives pratiques s’offrent à vous. De nombreux fabricants proposent des outils de sélection en ligne : il suffit d’y saisir l’épaisseur du matériau, le type de matériau et d’autres paramètres pour obtenir immédiatement une suggestion de rivet adapté. Si vous préférez bénéficier d’un conseil personnalisé, adressez-vous à un revendeur spécialisé ou directement au service d’assistance technique du fabricant.
L’outil de filtrage de Gesipa en est un exemple pratique. Il suffit de cliquer sur une catégorie de rivets pour qu’un outil de sélection vous guide vers le rivet aveugle adapté à votre application.
